楼梯踏步板

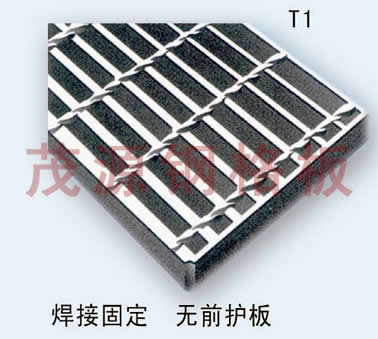

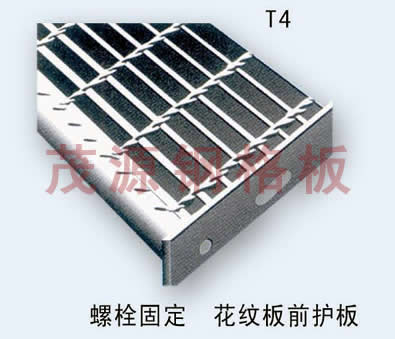

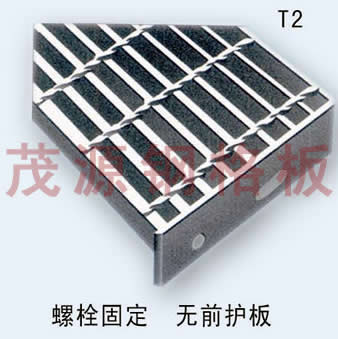

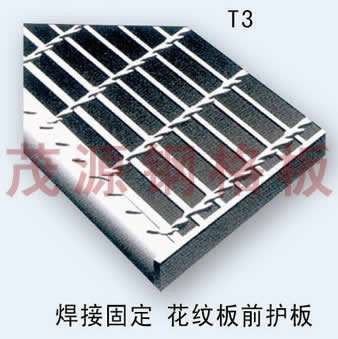

我公司生产的踏步板根据有无前护板和与梯梁的联接方式有四种形式,表示为T1,T2,T3,T4。
从经济角度考虑,建议尽可能采用模数宽度(系列1采用125、155、185、215、245、275,系列2采用125、165、205、245、275mm等)为100mm倍数长度(如500、600、700、800、900、1000、1200mm等)。
踏步板公差:宽度W±3mm,长度L-3mm。



推荐梯踏板宽度

T1、T2、T3、T4扁钢中心间距30mm
95
125
155
185
215
245
275
扁钢中心间距40mm
T1
T2
125
165
205
245
285
T3
T4
115
155
195
235
275
螺栓孔中心距A(mm)
45
75
100
150

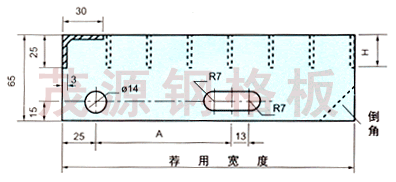

梯踏板侧板
